Rancher × Apache APISIX: 极速部署更好用的开源网关和 Ingress Controller

June 23, 2021 · One min read

Jintao Zhang

@tao12345666333, Apache APISIX commiter from Shenzhen Zhiliu Technology Co.

Rancher 介绍#

Rancher 是一个开源的企业级多集群 Kubernetes 管理平台，实现了 Kubernetes 集群在混合云+本地数据中心的集中部署与管理，以确保集群的安全性，加速企业数字化转型。

Apache APISIX 介绍#

Apache APISIX 是一款开源的高性能、动态云原生网关，由深圳支流科技有限公司于 2019 年捐赠给 Apache 基金会，当前已经成为 Apache 基金会的顶级开源项目，也是 GitHub 上最活跃的开源网关项目。Apache APISIX 当前已经覆盖了 API 网关，LB，Kubernetes Ingress，Service Mesh 等多种场景。

前置条件#

将现有 Kubernetes 集群已纳入 Rancher 管理。

部署 Apache APISIX 和 Apache APISIX Ingress controller#

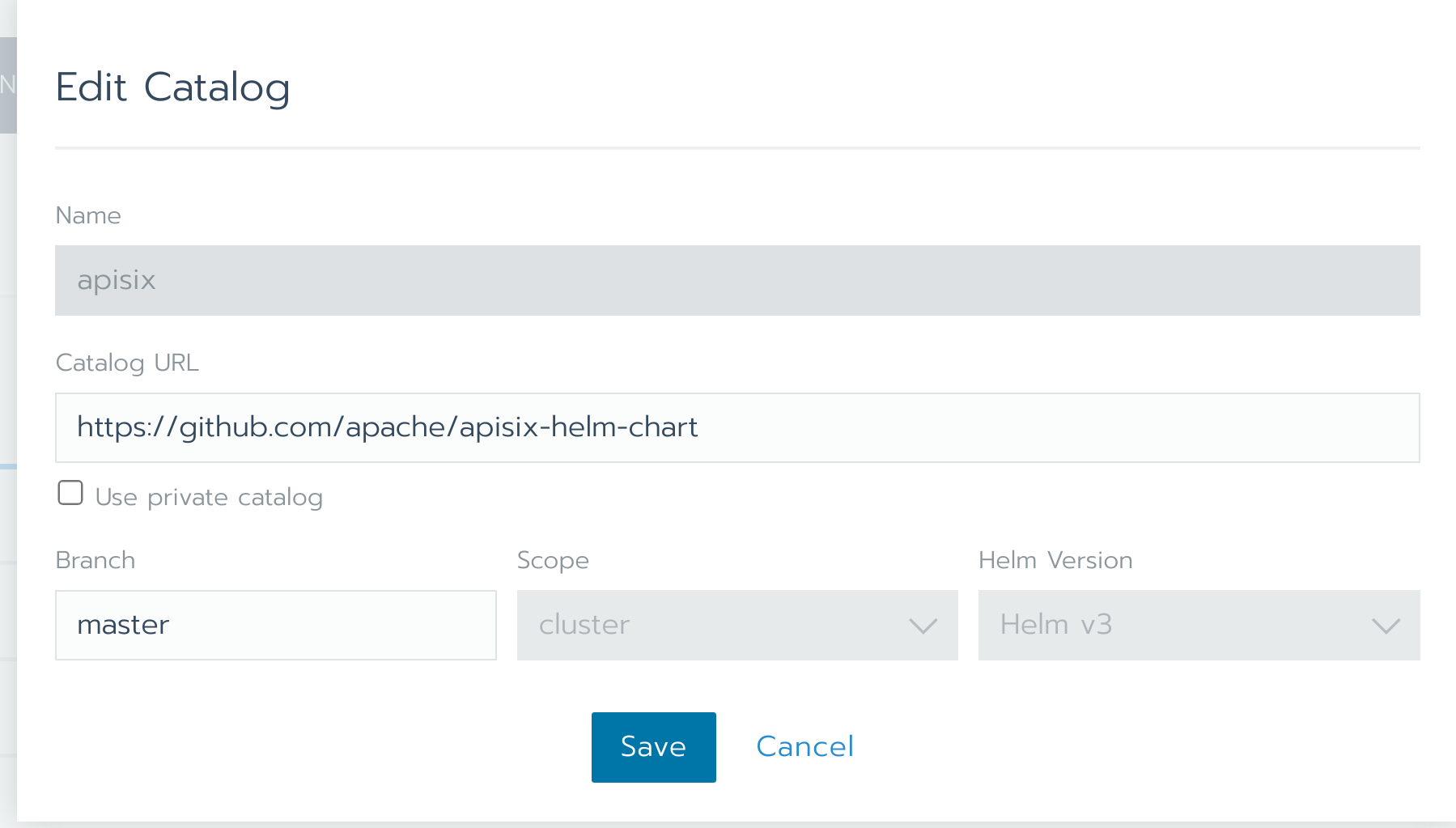

在 Rancher 的 Tools - Catalogs 页面可以进行商店（catalogs）的配置，我们在这里添加 Apache APISIX 的 Helm 仓库。

2021-06-23-1

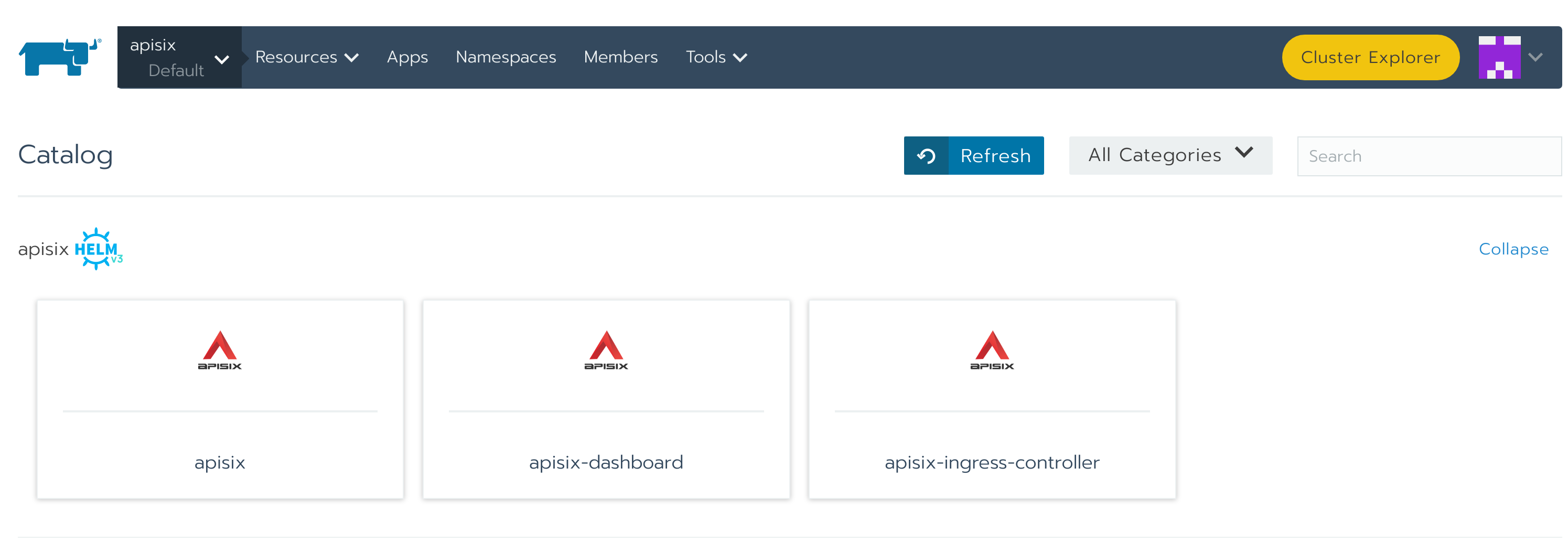

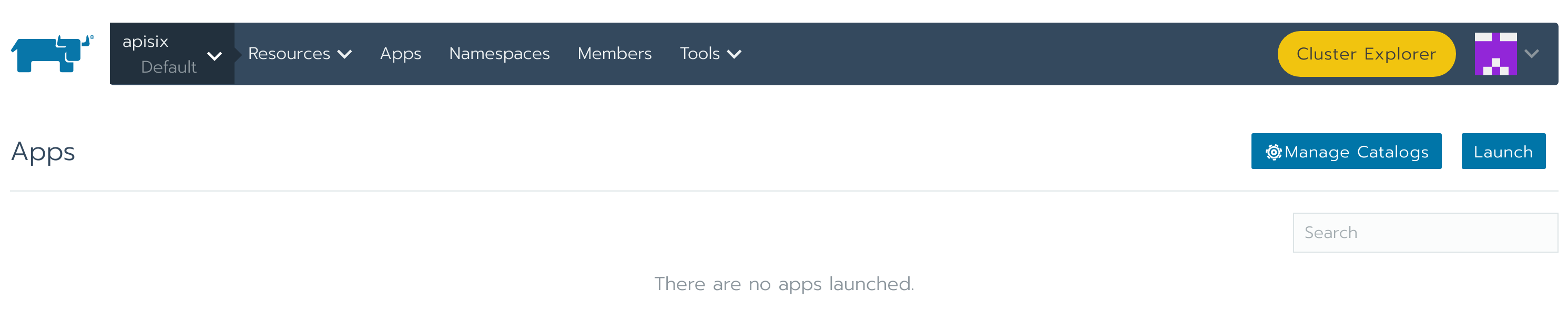

保存完成后，即可选择 Apps 页面进行 Apache APISIX 的部署了。选择 Launch 便可看到 Apache APISIX 的仓库信息了。这里我们直接选择 apisix 即可。

2021-06-23-2

2021-06-23-3

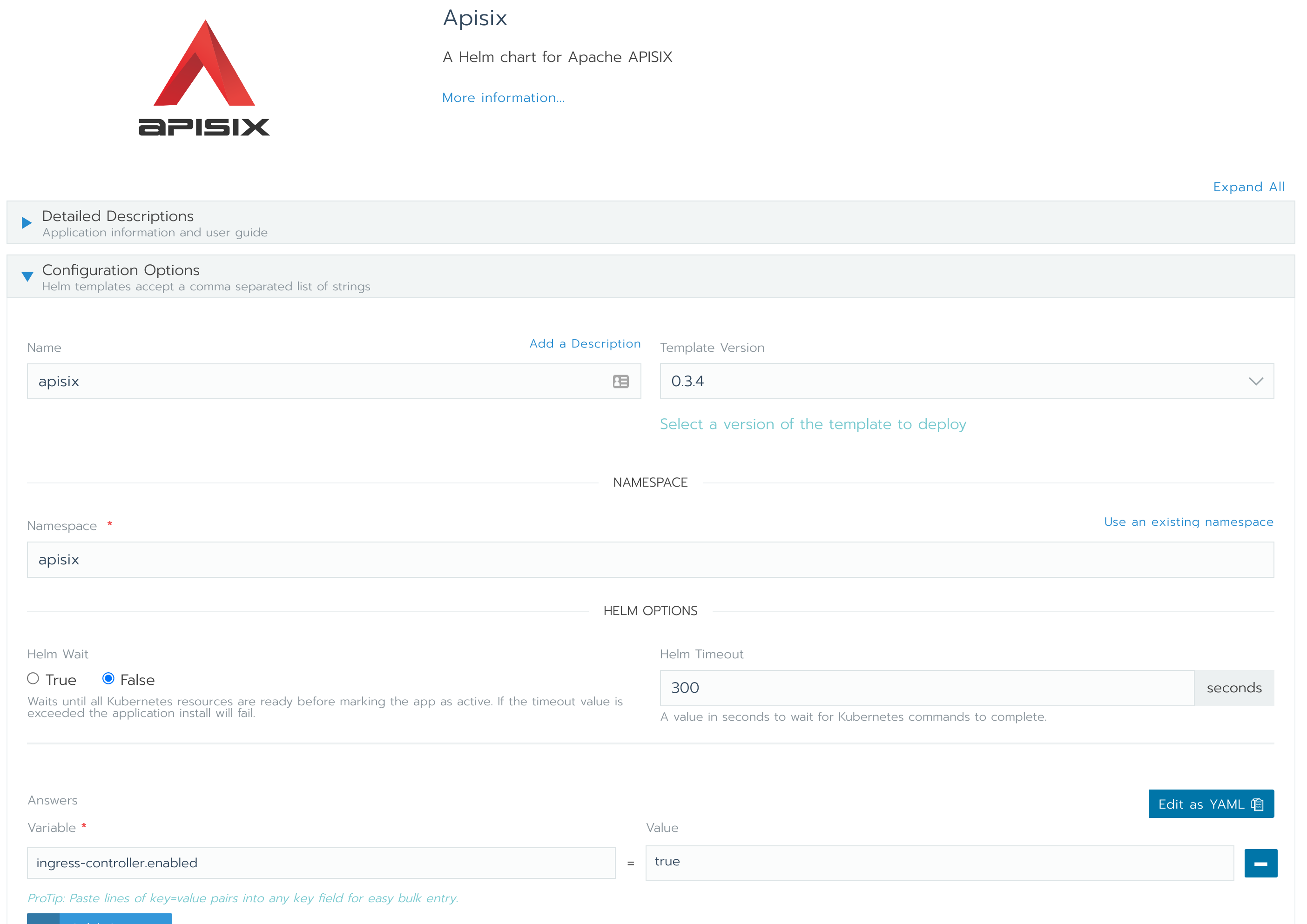

接下来着只需要在此页面中进行简单的配置即可。 因为我们想要同时部署 APISIX Ingress controller，所以在底部的 Answers 中填入 ingress-controller.enabled=true 这个配置项 。保存即可完成部署。

2021-06-23-4

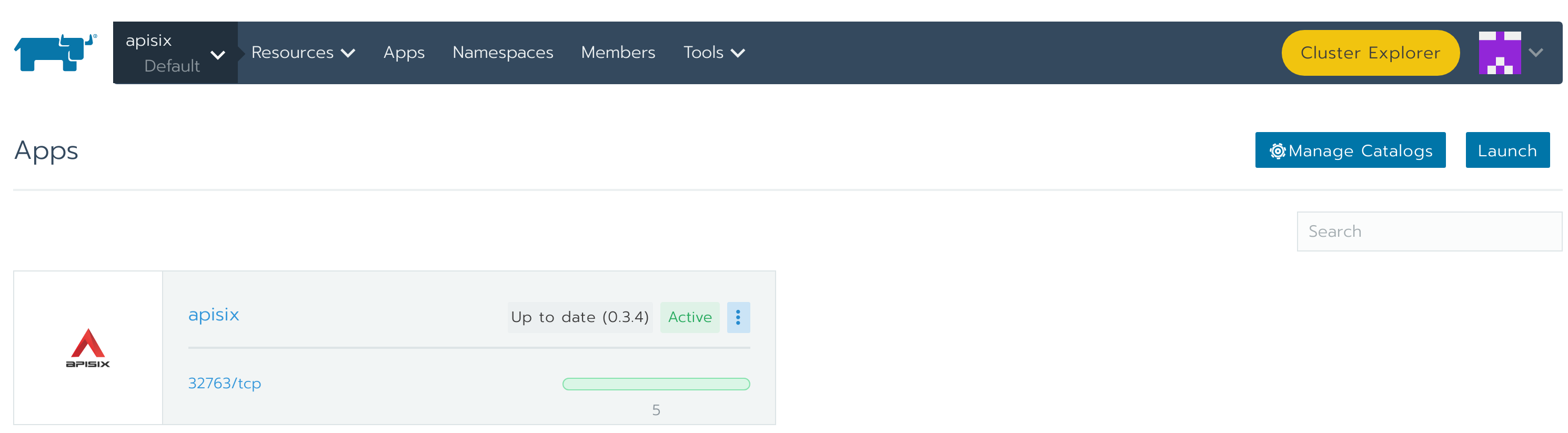

稍等片刻即可完成部署。

2021-06-23-5

部署示例项目#

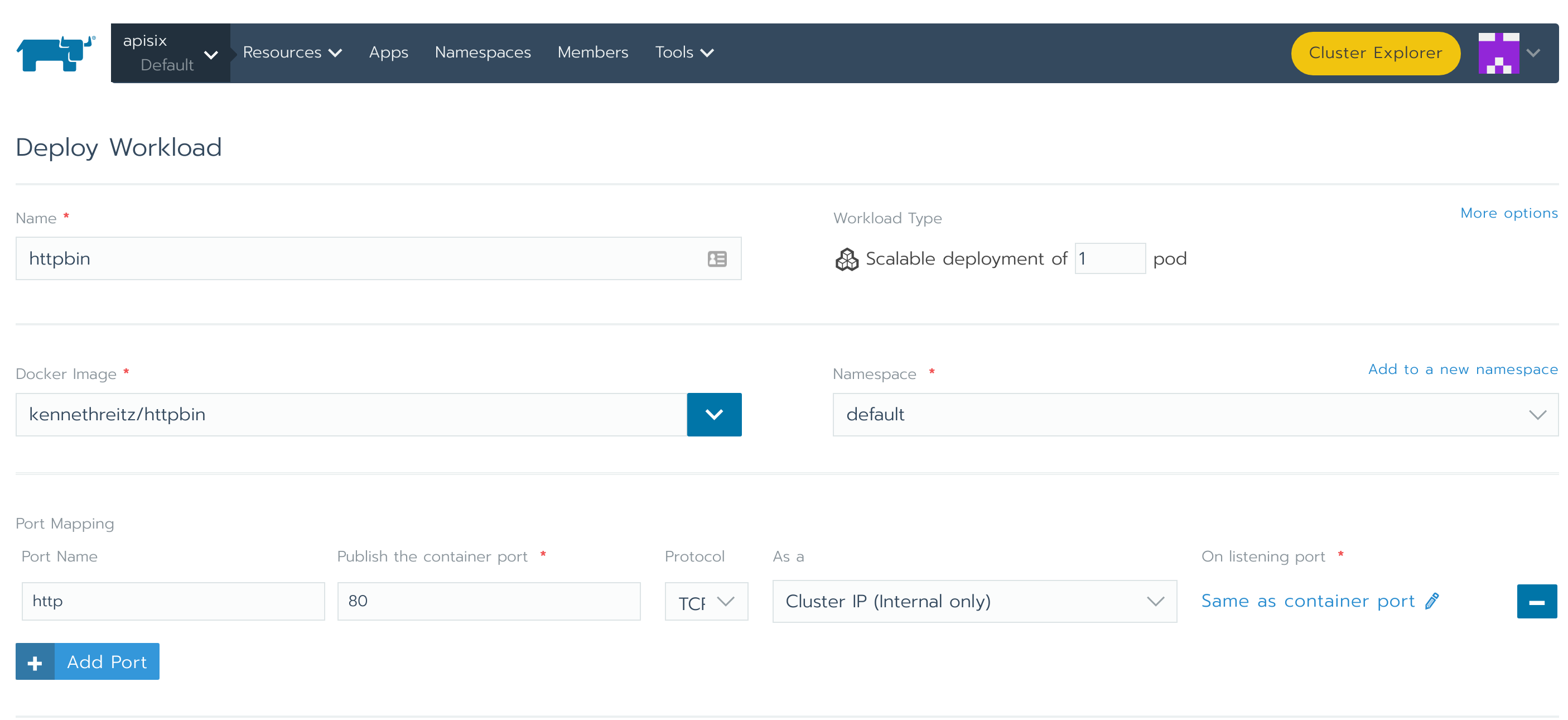

我们使用 kennethreitz/httpbin 作为示例项目进行演示。这里也直接在 Rancher 中完成部署。

2021-06-23-6

使用 Apache APISIX 作为网关代理#

我们先演示如何使用 Apache APISIX 作为网关代理 Kubernetes 集群中的服务。

root@apisix:~$ kubectl -n apisix exec -it `kubectl -n apisix get pods -l app.kubernetes.io/name=apisix -o name` -- bash
bash-5.1# curl httpbin.default/get
{
  "args": {},
  "headers": {
    "Accept": "*/*",
    "Host": "httpbin.default",
    "User-Agent": "curl/7.76.1"
  },
  "origin": "10.244.3.3",
  "url": "http://httpbin.default/get"
}

可以看到在 Apache APISIX 的 Pod 内可正常访问示例项目。接下来使用 Apache APISIX 对该示例项目进行代理。

这里我们使用 curl 调用 Apache APISIX 的 admin 接口，创建一条路由。将所有 host 头为 httpbin.org 的请求转发给 httpbin.default:80 这个实际的应用服务上。

bash-5.1# curl "http://127.0.0.1:9180/apisix/admin/routes/1" -H "X-API-KEY: edd1c9f034335f136f87ad84b625c8f1" -X PUT -d '
{
  "uri": "/*",
  "host": "httpbin.org",
  "upstream": {
    "type": "roundrobin",
    "nodes": {
      "httpbin.default:80": 1
    }
  }
}'
{"action":"set","node":{"value":{"uri":"\/*","create_time":1623834078,"update_time":1623834078,"priority":0,"upstream":{"type":"roundrobin","hash_on":"vars","pass_host":"pass","nodes":{"httpbin.default:80":1},"scheme":"http"},"id":"1","status":1,"host":"httpbin.org"},"key":"\/apisix\/routes\/1"}}

你会得到类似上面的输出，接下来验证是否代理成功：

bash-5.1# curl http://127.0.0.1:9080/get -H "HOST: httpbin.org"
{
  "args": {},
  "headers": {
    "Accept": "*/*",
    "Host": "httpbin.org",
    "User-Agent": "curl/7.76.1",
    "X-Forwarded-Host": "httpbin.org"
  },
  "origin": "127.0.0.1",
  "url": "http://httpbin.org/get"
}

得到上面的输出，说明已经通过 Apache APISIX 代理了示例项目的流量。接下来我们试试在集群外通过 Apache APISIX 访问示例项目。

root@apisix:~$ kubectl  -n apisix get svc -l app.kubernetes.io/name=apisix
NAME             TYPE        CLUSTER-IP      EXTERNAL-IP   PORT(S)        AGE
apisix-admin     ClusterIP   10.96.142.88    <none>        9180/TCP       51m
apisix-gateway   NodePort    10.96.158.192   <none>        80:32763/TCP   51m

在使用 Helm chart 部署的时候，默认会将 Apache APISIX 的端口通过 NodePort 的形式暴露出去。我们使用 Node IP + NodePort 的端口进行访问测试。

root@apisix:~$ curl http://172.18.0.2:32763/get -H "HOST: httpbin.org"
{
  "args": {},
  "headers": {
    "Accept": "*/*",
    "Host": "httpbin.org",
    "User-Agent": "curl/7.58.0",
    "X-Forwarded-Host": "httpbin.org"
  },
  "origin": "10.244.3.1",
  "url": "http://httpbin.org/get"
}

可以看到，在集群外已经可以通过 Apache APISIX 作为网关代理 Kubernetes 集群内的服务了。

使用 APISIX Ingress controller 代理服务#

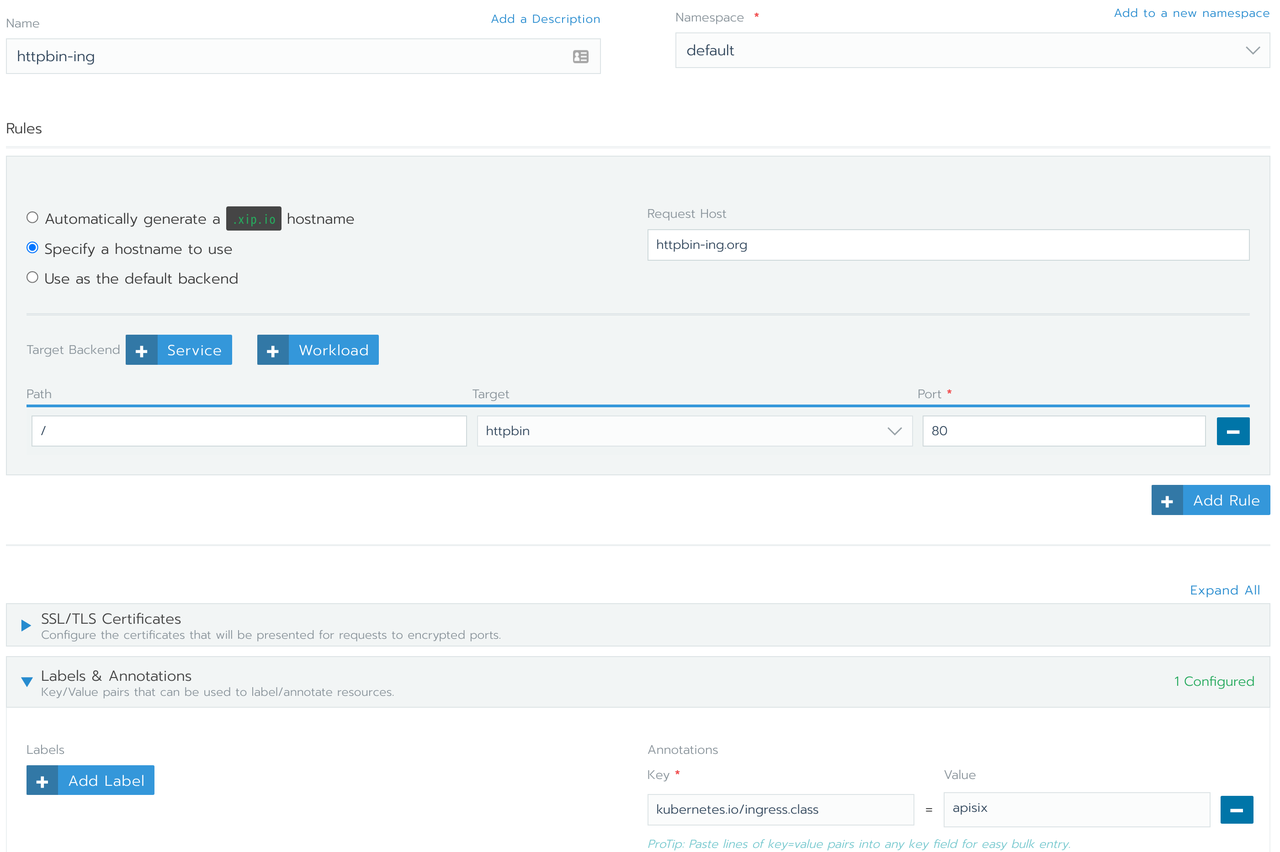

我们可以直接在 Rancher 中添加 Ingress ，Apache APISIX Ingress controller 会自动将路由规则同步至 Apache APISIX 中，完成服务的代理。

2021-06-23-7

注意右下角，我们添加了 kubernetes.io/ingress.class: apisix 的 annotation 配置，用于支持集群内多 ingress-controller 的场景。

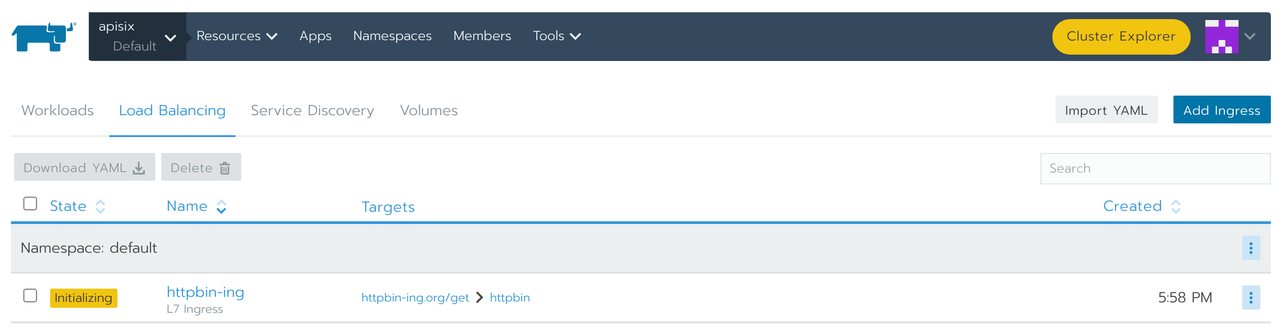

保存后，可看到如下界面：

2021-06-23-8 在终端下测试是否代理成功：

root@apisix:~$ curl http://172.18.0.2:32763/get -H "HOST: httpbin-ing.org"
{
  "args": {},
  "headers": {
    "Accept": "*/*",
    "Host": "httpbin-ing.org",
    "User-Agent": "curl/7.58.0",
    "X-Forwarded-Host": "httpbin-ing.org"
  },
  "origin": "10.244.3.1",
  "url": "http://httpbin-ing.org/get"
}

可以看到也正常代理了。

除了以上方式外，Apache APISIX Ingress controller 通过 CRD 的方式对 Kubernetes 进行了扩展，你也可以通过发布 ApisixRoute 等这种自定义资源来完成 Kubernetes 中服务的对外暴露。

总结#

你可以在 Rancher 中使用 Apache APISIX 的官方 Helm 仓库直接部署 Apache APISIX 和 APISIX Ingress controller 。并且 Apache APISIX 可通过作为网关，或者 APISIX Ingress controller 的数据面来承载业务流量。

未来展望#

Apache APISIX 已经与 Rancher 社区达成合作，未来你可以直接在 Rancher 自带的应用仓库中找到 Apache APISIX ，不再需要手动添加 Helm 仓库了。
